ENE-C200

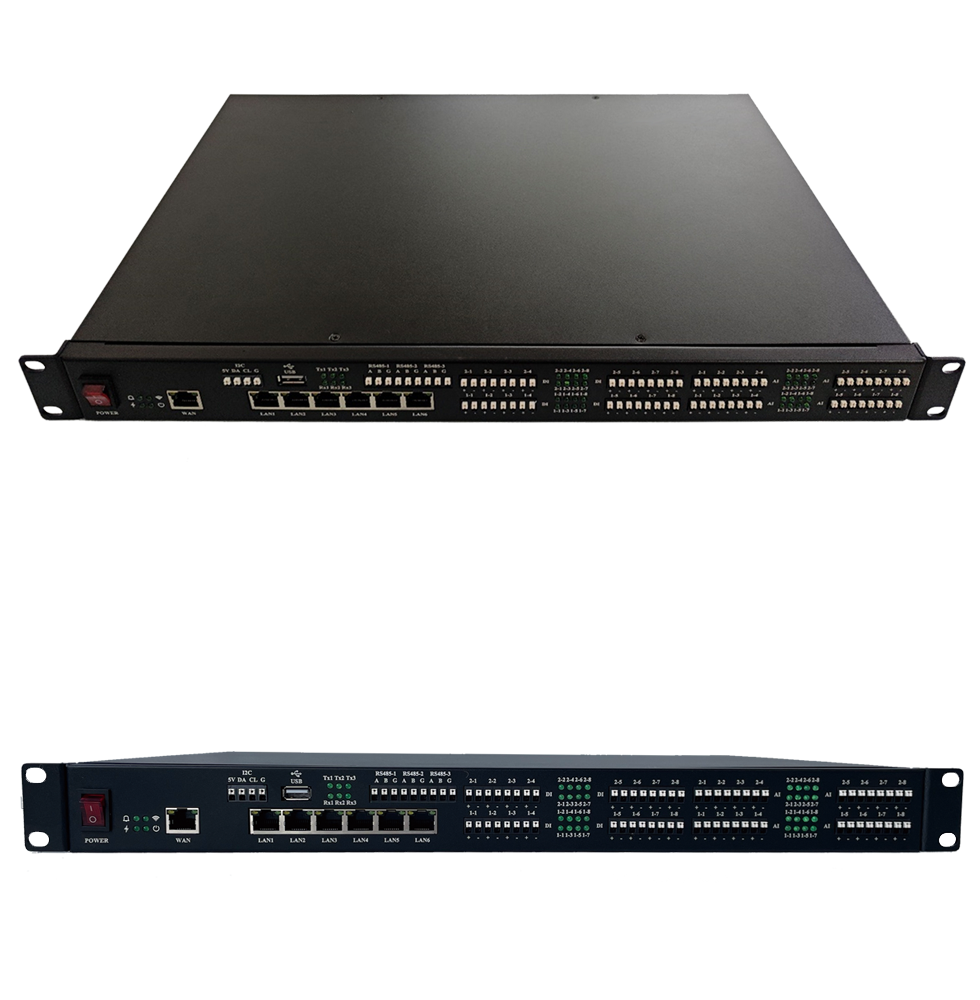

製品イメージ
- LTE回線を介して、PCS（パワーコンディショナ）の発電情報や蓄電池の診断データ、および各種センサデータをENEクラウドに送信します。
- 出力制御を指示する電力会社サーバーとの間のLTE回線通信を可能とし、出力制御スケジュールに基づき、PCSへ出力指令を送信します。
- PCS（パワーコンディショナ）や蓄電池の診断データ、および各種センサーデータを閲覧する機能を提供します。
- PCS（パワーコンディショナ）や蓄電池の機器設定および運転モードの切り替えを遠隔で実施する機能を提供します。
- PCS（パワーコンディショナ）や蓄電池の診断データ、および各種センサーデータは、ローカルストレージに一定期間保管されます。
- 上位SCADAシステムとの通信を可能にするためのModbusスレーブ機能を提供します。
- HMI（現地に設置するタッチパネル）による運転モード切替機能を提供します。
- 技術適合証明書取得済み
※ 本製品は、日本国内専用品です。
基本仕様
- 項目 仕様・機能

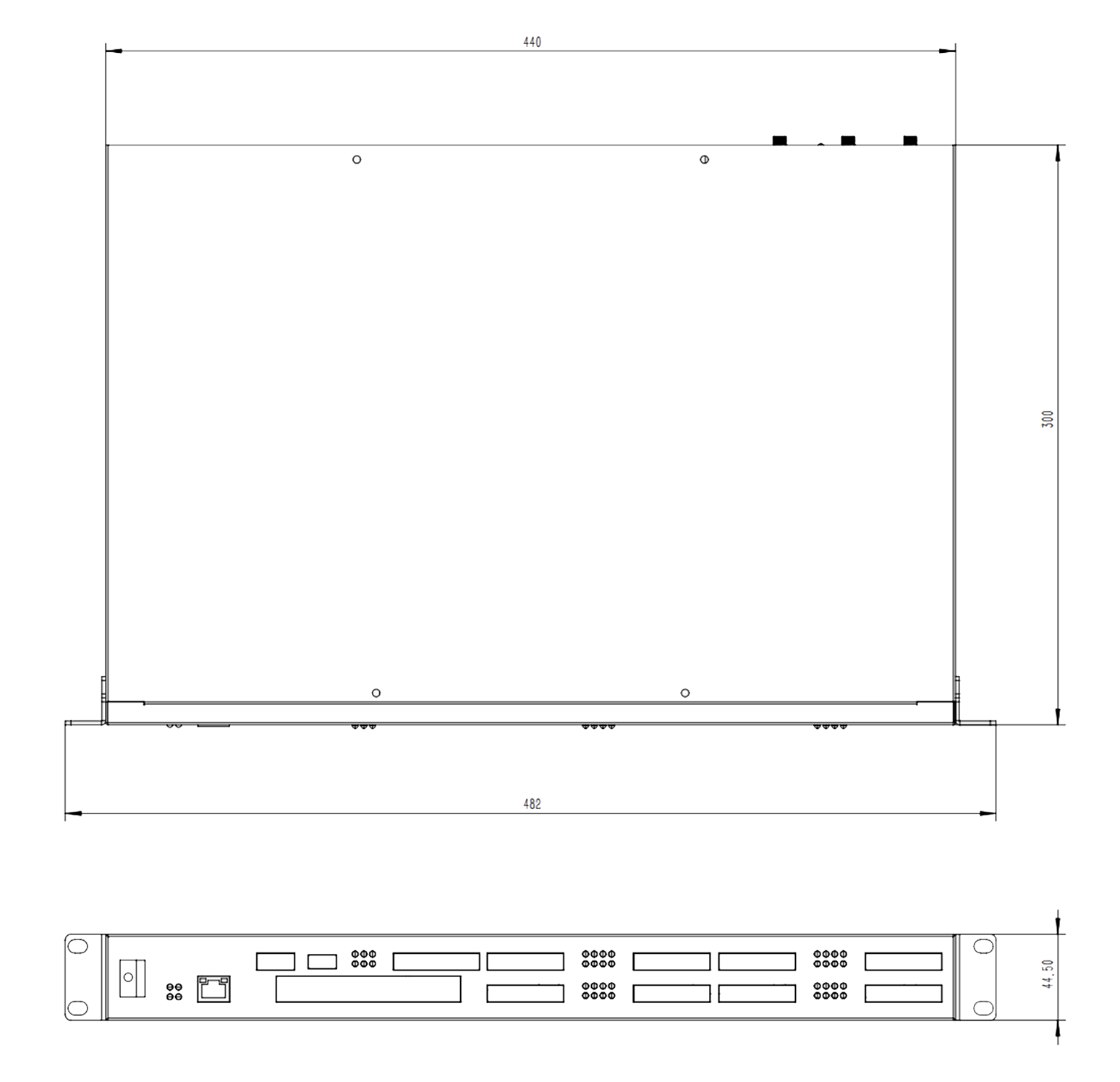

- 外形寸法 (W)440 ✕ (H)44.45 x (D)300mm ※1Uラック
- ケース材質 金属ケース（アルミニウム合金）
-
表示部LED
-電源状態
-システム状態
-WIFI状態
-ソフト動作指示
-LTE状態、通信指示
-RS485送信、受信指示 - 入力電圧 AC 100V
-
通信接続
LAN接続：6
WAN接続：1
4G接続：1
RS485接続：3 - 使用環境 屋内
- 使用温度範囲 -20℃～55℃
- 使用湿度 20％～90％（結露なきこと）
- サンプルリングレート 100ms～10s設定可能
- ローカル保存領域 512MB
- アンテナ接続 4G/GPS/WIFIのアンテナを付属
- SIMカード 標準SIMカードに対応
-

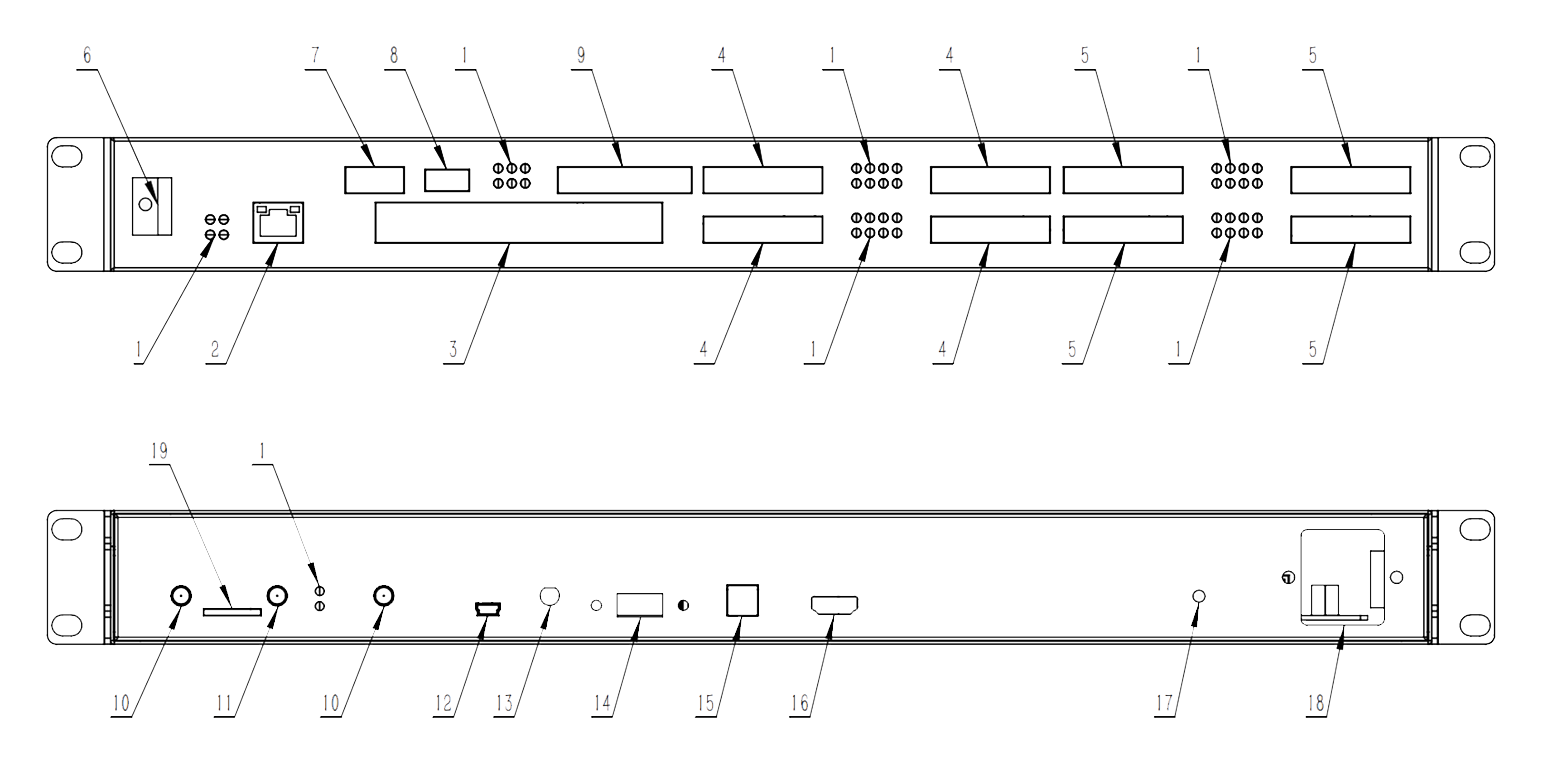

インタフェース
- No. インターフェース
- 1 Status Led ×6
- 2 WAN ETH ×1
- 3 LAN ETH ×6
- 4 DI(Digital Input) ×4
- 5 AI(Analog Input) ×2
- 6 Power Switch ×1
- 7 I2C ×1
- 8 USB(USB-A) ×1
- 9 RS485 ×3
- 10 4G Antenna(MAIN、DIV) ×2
- 11 GNSS Antenna ×1
- 12 Console USB(Micro-A) ×1
- 13 WiFi Antenna ×1
- 14 Monitor USB(USB-A) ×1
- 15 Monitor Power Output ×1
- 16 Monitor HDMI ×1
- 17 Ground Terminal ×1
- 18 AC(100V) ×1
- 19 SIM Card ×1
-

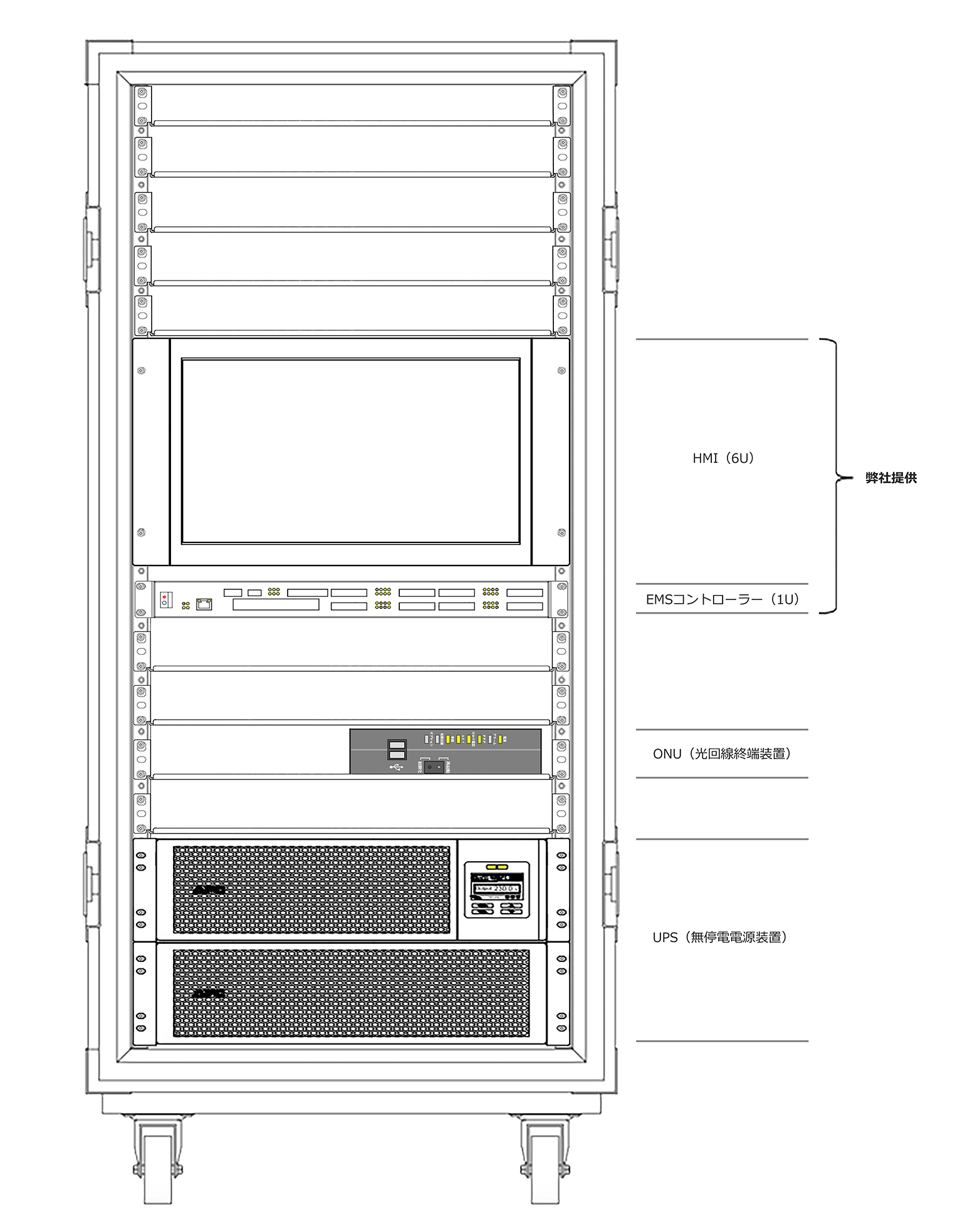

設置イメージ（24Uサーバラックに設置場合）
付属品
- No. 品名
- 1 HMI（6U）
- 2 電源コード（3P・ブラック）
