ENE-C300

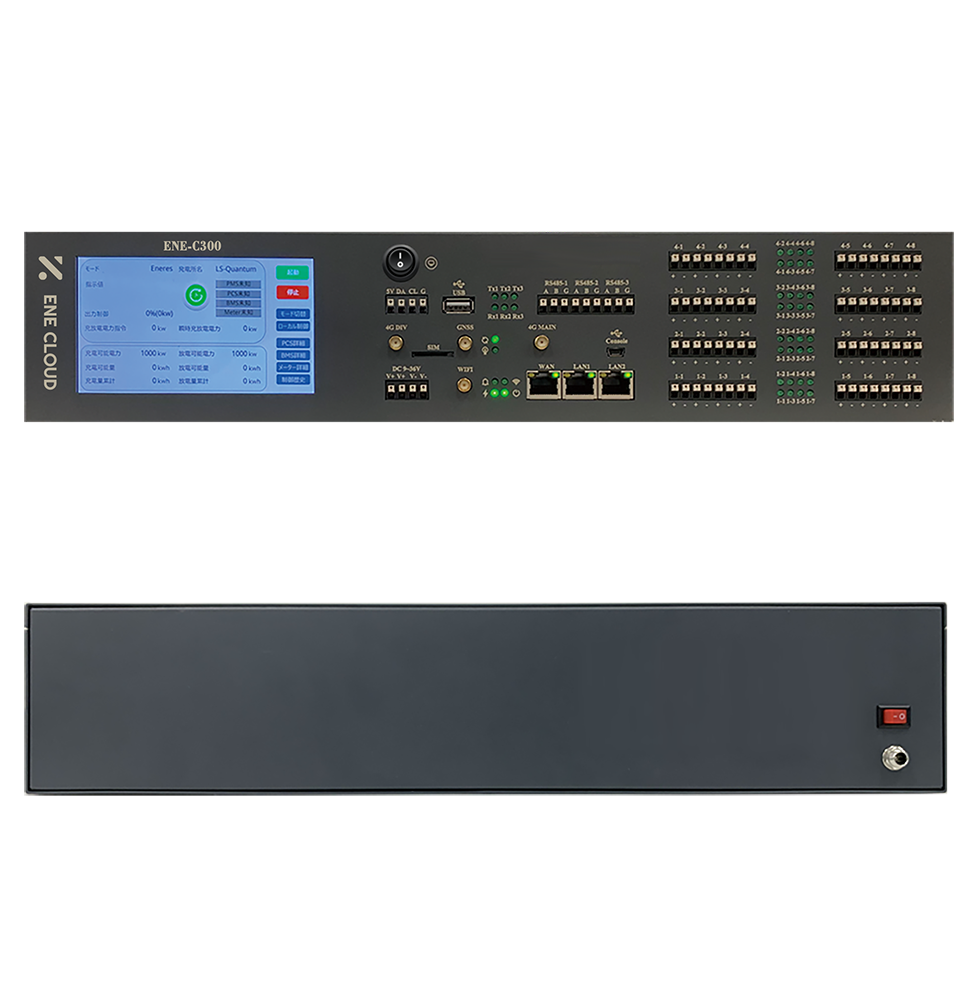

製品イメージ
- LTE回線を介して、PCS（パワーコンディショナ）の発電情報や蓄電池の診断データ、および各種センサデータをENEクラウドに送信します。
- 出力制御を指示する電力会社サーバーとの間のLTE回線通信を可能とし、出力制御スケジュールに基づき、PCSへ出力指令を送信します。
- PCS（パワーコンディショナ）や蓄電池の診断データ、および各種センサーデータを閲覧する機能を提供します。
- PCS（パワーコンディショナ）や蓄電池の機器設定および運転モードの切り替えを遠隔で実施する機能を提供します。
- PCS（パワーコンディショナ）や蓄電池の診断データ、および各種センサーデータは、ローカルストレージに一定期間保管されます。
- 上位SCADAシステムとの通信を可能にするためのModbusスレーブ機能を提供します。
- HMI（現地に設置するタッチパネル）による運転モード切替機能を提供します。
- 技術適合証明書取得済み
※ 本製品は、日本国内専用品です。
基本仕様
- 項目 仕様・機能

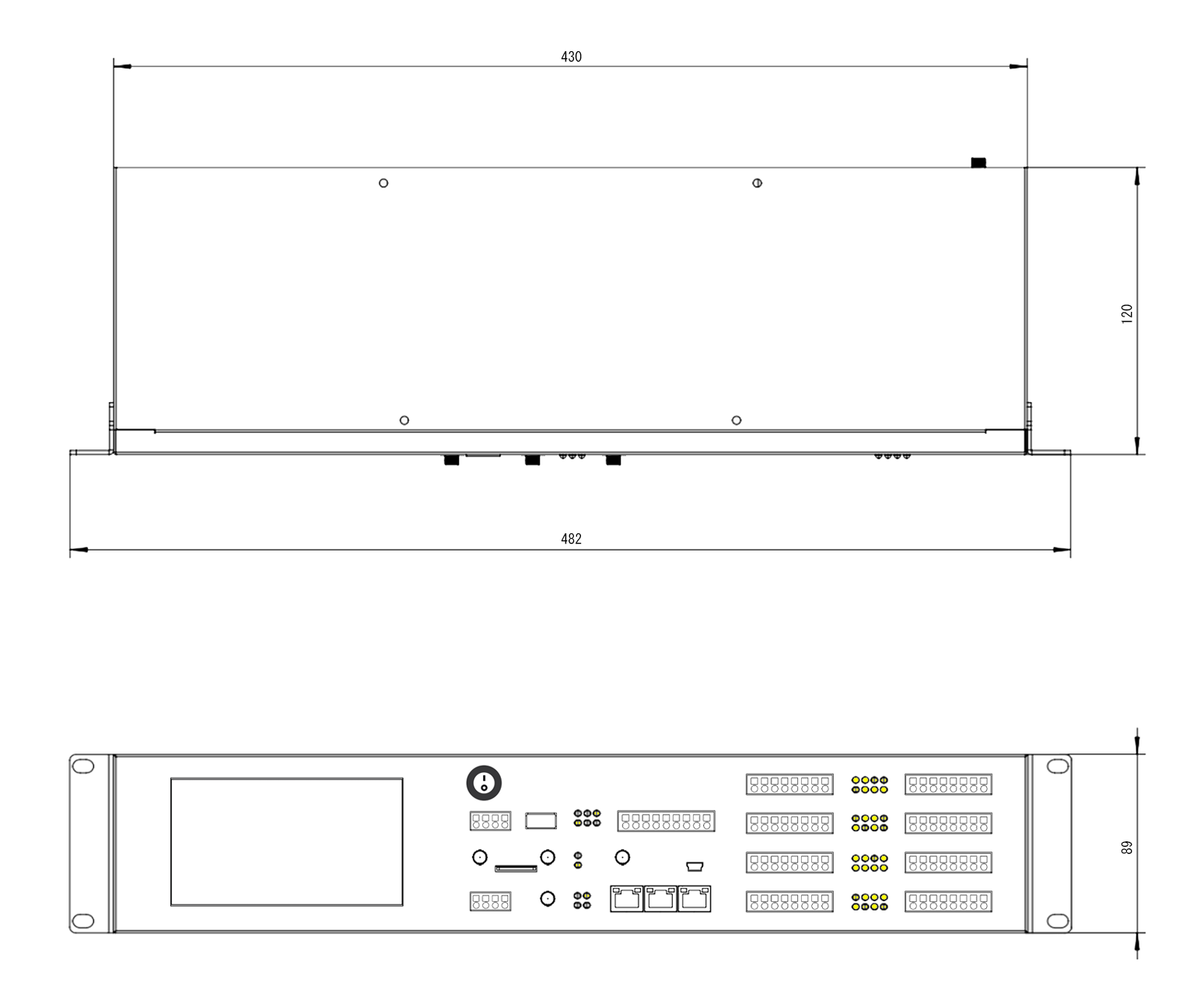

- 外形寸法 (W)430 ✕ (H)89 x (D)120mm ※2Uラック
- ケース材質 金属ケース（アルミニウム合金）
-
表示部LED
-電源状態
-システム状態
-WIFI状態
-ソフト動作指示
-LTE状態、通信指示
-RS485送信、受信指示 - 入力電圧 AC 100V
-
通信接続
LAN接続：2
WAN接続：1
4G接続：1
RS485接続：3 - 使用環境 屋内
- 使用温度範囲 -20℃～55℃
- 使用湿度 20％～90％（結露なきこと）
- サンプルリングレート 100ms～10s設定可能
- ローカル保存領域 512MB
- アンテナ接続 4G/GPS/WIFIのアンテナを付属
- SIMカード 標準SIMカードに対応
-

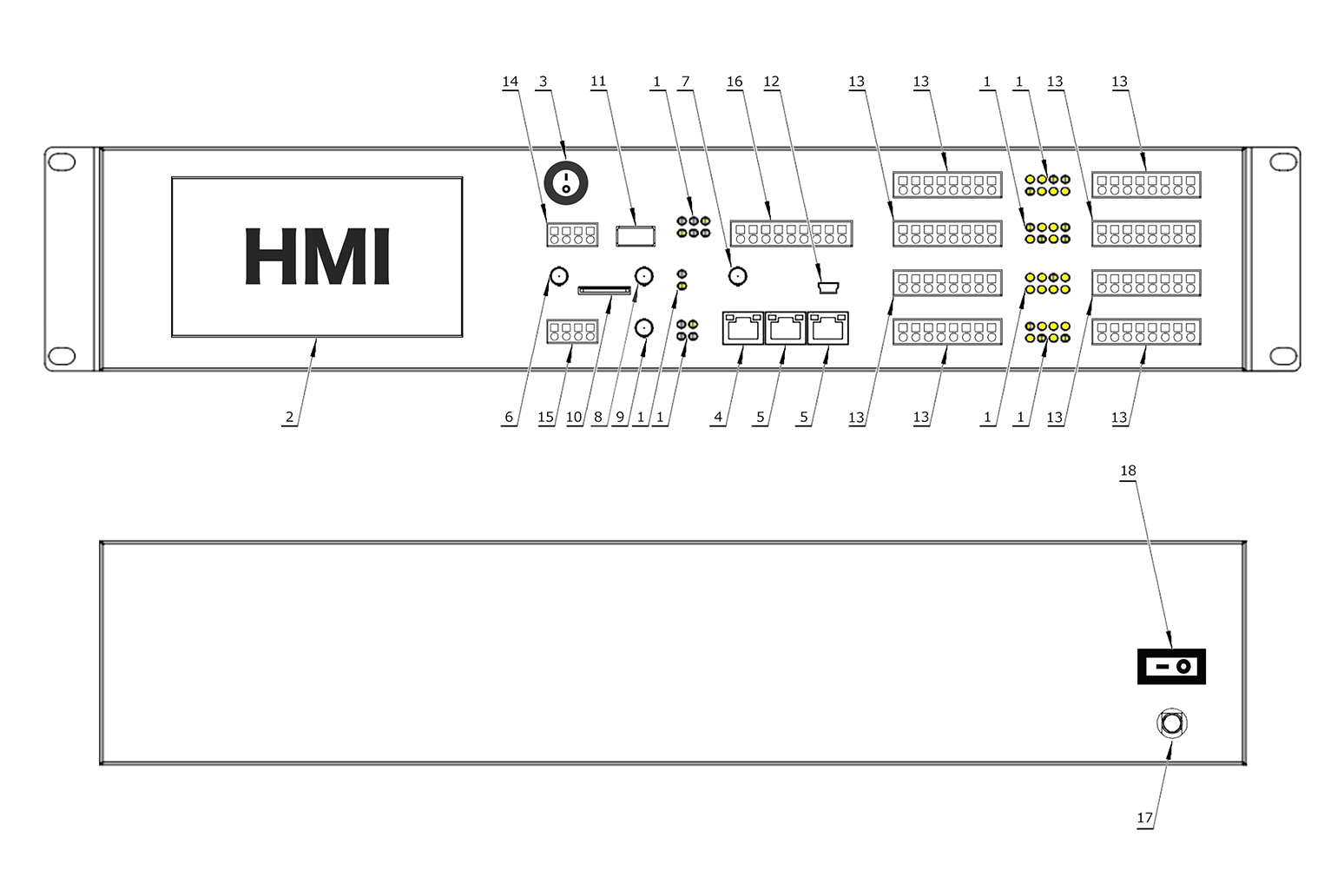

インタフェース
- No. インターフェース
- 1 Status Led ×7
- 2 HMI（Human Machine Interface） ×1
- 3 HMI Power Switch ×1
- 4 WAN ETH ×1
- 5 LAN ETH ×2
- 6 4G Antenna(DIV) ×1
- 7 4G Antenna(MAIN) ×1
- 8 GNSS Antenna ×1
- 9 WiFi Antenna ×1
- 10 SIM Card ×1
- 11 USB(USB-A) ×1
- 12 Console USB(Micro-A) ×1
- 13 DI/AI Configurable ×1
- 14 I2C
- 15 DC9~36 ×1
- 16 RS485 ×1
- 17 AC(100V) ×1
- 18 Power Switch ×1
-

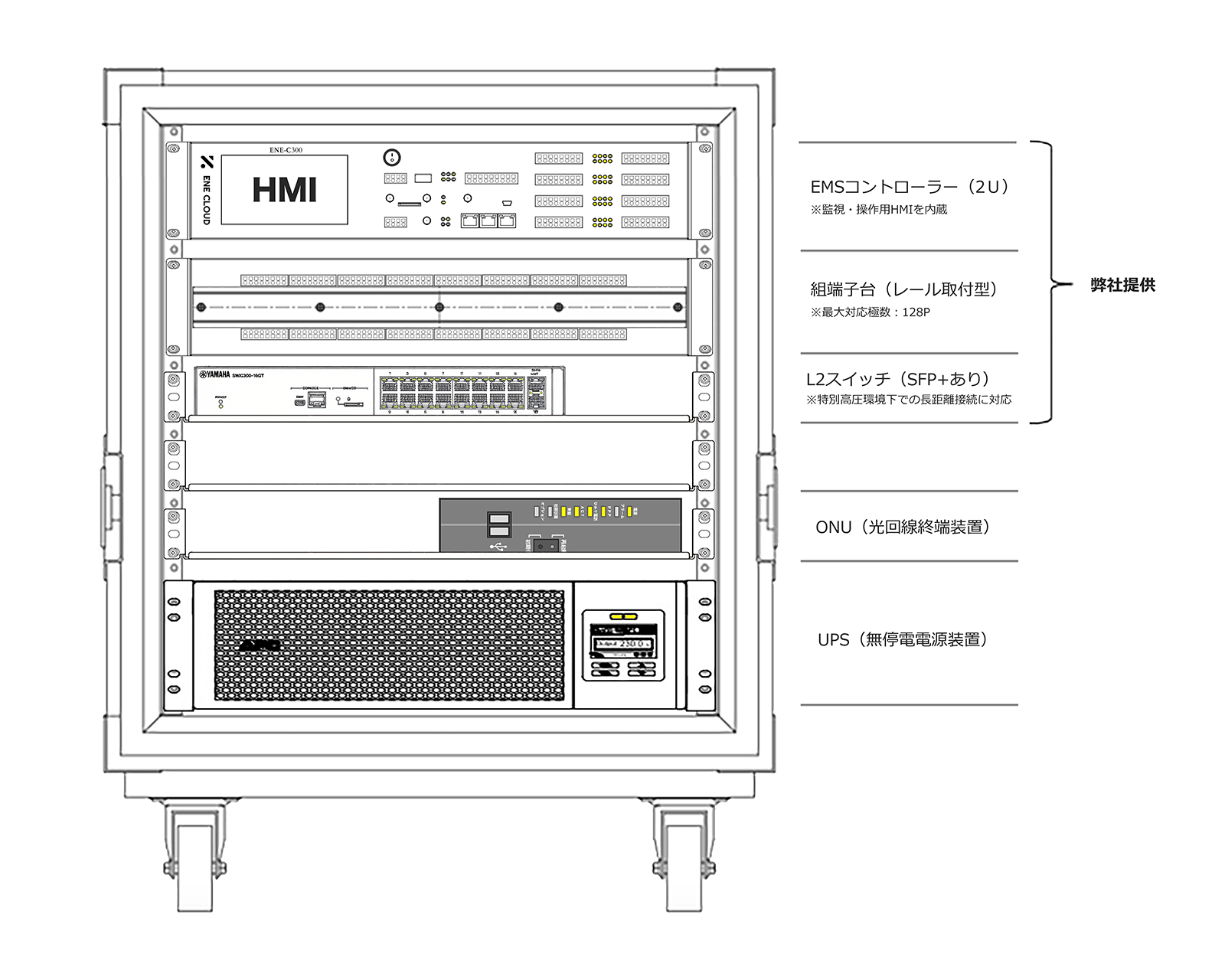

設置イメージ（12Uサーバラックに設置場合）
対応信号一覧
- No. 信号名
- 1 UPS故障信号
- 2 受電断路器入/切状態
- 3 受電遮断器入/切状態
- 4 受電不足電圧信号
- 5 受電過電流信号
- 6 受電地絡過電圧警報信号
- 7 PCS変圧器一次LBS入/切状態
- 8 所内変圧器一次LBS入/切状態
- 9 PCS変圧器一次LBS PF溶断信号
- 10 所内変圧器一次LBS PF溶断信号
- 11 ガス継電器警報信号
- 12 ガス継電器トリップ信号
- 13 油面計低油面警報信号
- 14 油面計高油面警報信号
- 15 放圧弁トリップ信号
- 16 油温計警報信号
- 17 受電電圧信号（R相）
- 18 受電電圧信号（S相）
- 19 受電電圧信号（T相）
- 20 受電電流信号（R相）
- 21 受電電流信号（S相）
- 22 受電電流信号（T相）
- 23 受電電力信号
- 24 受電周波数信号
- 接続端子： 丸形圧着端子、ねじ径M3 ※ご用意いただく
- No. 信号種類
- 1～16 デジタル（DI） 無電圧接点
- 17～24 アナログ（AI） 4-20mA
付属品
- No. 品名
- 1 電源コード（3P・ブラック）
- 2 アンテナセット（Wi-Fi、LTEとGPS）
- 3 インテリジェントL2スイッチ（SFP+支援）
